С каждым годом городские здания становятся все более и более «интеллектуальными», плотность размещения инженерных систем растёт, увеличивается количество опасных и технически сложных объектов и сооружений. Всё это, безусловно, накладывает свой отпечаток на построение концепции систем пожарной безопасности (ПБ), подбор методов и алгоритмов обнаружения пожара.
Кроме того, всё больший упор в последнее время делается не только на обеспечении высокой эффективности систем ПБ, но и на снижении расходов по их эксплуатаций. Действительно, реализовать систему пожарной сигнализации в труднодоступных местах (запотолочные пространства, кабельные трассы), на протяженных объектах (тоннели, склады), на взрывоопасных объектах (резервуарные парки нефтепродуктов) с учетом последующей минимизации расходов на обслуживание - далеко не самая простая задача для проектно-монтажной организации.
Но и у этой задачи есть приемлемое решение – линейный тепловой извещатель (термокабель).
Термокабель представляет собой два или три стальных проводника, каждый из которых имеет изолирующее покрытие из термочувствительного полимера. Проводники с изолирующим покрытием скручены для создания между ними механического напряжения, затем покрыты защитной изоляцией и помещены в оболочку для защиты от воздействия неблагоприятных условий окружающей среды. При достижении порогового значения температуры, под действием давления проводников, происходит разрушение изоляционного покрытия из теплочувствительного полимера, и к замыканию проводников. Это происходит в первой точке перегрева на трассе термокабеля. Термокабель является максимальным тепловым извещателем и поэтому позволяет выдать сигнал тревоги при достижении температурного порога в любой точке по всей длине кабеля.
В соответствии с требованиями раздела 13.7 СП5.13130.2009 линейный тепловой извещатель располагают под перекрытием либо в непосредственном контакте с пожарной нагрузкой (например, при стеллажном хранении по верху ярусов и стеллажей).
Поскольку термокабель является безадресным тепловым извещателем, в каждом отсеке защищаемого пространства прокладывается не менее 2-х шлейфов линейного теплового извещателя. При этом, основным его преимуществом является то, что процедура обслуживания термокабеля сводится к простой замене вышедшего из строя в результате пожара или механического повреждения участка.В зависимости от защищаемого объекта существует несколько критериев, обуславливающих выбор конкретного типа термокабеля:
- температура срабатывания. Ряд объектов подвержен воздействию резких перепадов температуры от -60°С до 125°С. Производители термокабеля предлагают решения с температурой срабатывания от 68°С до 185°С.
- количество проводников (2 или 3). Для того, чтобы снизить вероятность пуска систем СОУЭ и АПТ, вследствие ложного срабатывания применяют двухтемпературный термокабель с тремя проводниками (1-я сработка 68°С, 2-я сработка 93°С)
- тип оболочки. Для защиты объектов с агрессивной окружающей средой (резервуары, хранилища топлива и нефтепродуктов) применяют термокабели с фторполимерными внешними оболочками, устойчивыми к сверхнизким температурам и химически активным веществам.
Среди ассортимента поставляемой производителями линейных тепловых извещателей продукции, наряду с обширной номенклатурой термокабелей можно подобрать как монтажные аксессуары (винтовые колодки, зажимы, стяжки, подвесы, уплотнительные ленты), так и специализированные модули контроля термокабеля, которые условно можно разделить на 2 основные группы:
- модули контроля термокабеля без индикации расстояния до места срабатывания.
- модули контроля термокабеля с индикацией расстояния до места срабатывания.
В том случае, если длины шлейфов термокабеля не большой длины и доступ к защищаемому пространству будет возможен после окончания монтажных работ экономически целесообразно применять модули без индикации расстояния до места срабатывания.
Модули с индикацией отображают расстояние до места срабатывания термокабеля в метрах, что очень актуально для протяженных объектов (например, тоннелей), с длинами шлейфов термокабеля до 3000 метров.
Практически все производимые модули контроля термокабеля имеют одну или несколько ниже перечисленных недостатков:
- узкий климатический диапазон работы;
- количество подключаемых термо-кабелей к одному модулю ограничено двумя;
- низкая точность локализации пожара модулем контроля термокабеля с индикацией;
- высокая стоимость модулей контроля иностранного производства;
- низкую защиту от проникновения влаги и пыли;
В начале 2017 года ООО «Плазма-Т» был налажен выпуск линейки модулей контроля термокабеля МТС и МТС-D, обладающих целым рядом преимуществ по сравнению с отечественными и зарубежными аналогами.

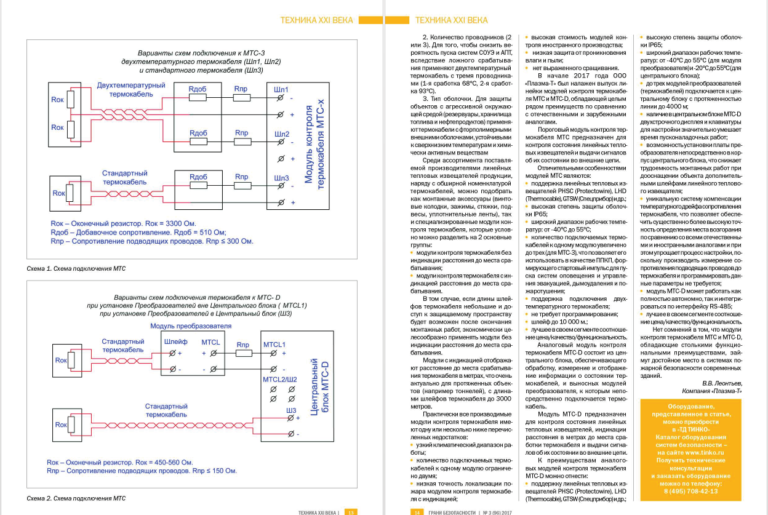

Пороговый модуль контроля термокабеля МТС предназначен для контроля состояния линейных тепловых извещателей и выдачи сигналов об их состоянии во внешние цепи.
Отличительными особенностями модулей МТС являются:
- поддержка линейных тепловых извещателей PHSC (Protectowire), LHD (Thermocable), GTSW (Спецприбор) и др.
- высокая степень защиты оболочки IP65;
- широкий диапазон рабочих температур от -40°С до 55°С;
- количество подключаемых термо-кабелей к одному модулю увеличено до трех (для МТС-3), что позволяет его использовать в качестве ППКП, формирующего стартовый импульс для пуска систем оповещения и управления эвакуацией, дымоудаления и пожаротушения;
- поддержка подключения двух-температурного термокабеля;
- не требует программирования;
- шлейф до 10 000 м.;
- лучшее в своем сегменте соотношение цена/качество/функцио-нальность.
Аналоговый модуль контроля термокабеля МТС-D состоит из Центрального блока, обеспечивающего обработку, измерение и отображение информации о состоянии термокабелей, и выносных Модулей преобразователя, к которым непосредственно подключается термокабель.
Модуль МТС-D предназначен для контроля состояния состояния линейных тепловых извещателей, индикации расстояния в метрах до места сработки термокабеля и выдачи сигналов об их состоянии во внешние цепи.
К преимуществам аналоговых модулей контроля термокабеля МТС-D можно отнести:
- поддержка линейных тепловых извещателей PHSC (Protectowire), LHD (Thermocable), GTSW (Спецприбор) и др
- высокая степень защиты оболочки IP65;
- широкий диапазон рабочих температур от -40°С до 55°С (для Модуля преобразователя) и -20°С до 55°С (для Центрального блока);
- до трех Модулей преобразователей (термокабелей) подключается к Центральному блоку с протяженностью линии до 4000 м;
- наличие в Центральном блоке МТС-D двухстрочного дисплея и клавиатуры для настройки значительно умешает время пусконаладочных работ;
- возможность установки платы преобразователя непосредственно в корпус Центрального блока, что снижает трудоемкость монтажных работ при дооснащении объекта дополнительными шлейфами линейного теплового извещателя.
- уникальная система компенсации температурного дрейфа сопротивления термокабеля позволяет обеспечить существенно более высокую точность определения места возгорания по сравнению со всеми отечественными и иностранными аналогами и при этом упрощает процесс настройки, поскольку производить измерение сопротивления подводящих проводов до термокабеля и программировать данные параметры не требуется.
- модуль МТС-D может работать как полностью автономно, так и интегрироваться по интерфейсу
RS-485.
- лучшее в своем сегменте соотношение цена/качество/функцио-нальность.
Нет сомнений в том, что модули контроля термокабеля МТС и МТС-D, обладающие столькими фунциональ-ными преимуществами займут достойное место в системах пожарной безопасности современных зданий.
В.В. Леонтьев
